概述:
ZF系列真空泵站(又名真空发生装置、真空负压站等)是以一台或二台水环真空泵作为真空获得设备,以真空罐作为真空存储设备的成套系统。对于频繁使用真空源而所需抽气量不太大的场合下,该系统比直接使用真空泵大大节约了能源,并有效提高了真空泵的使用寿命。
该设备可以为国内各类大中型医院提供医用气体中心站的真空源,并广泛应用于化工、医药行业的真空站,轻工行业的装罐系统,汽车行业橡塑工程零件的负压成型,煤炭矿山用的阻燃输送带的浸渍和铸造行业(V法、VRH、V-EPC)的真空源等。

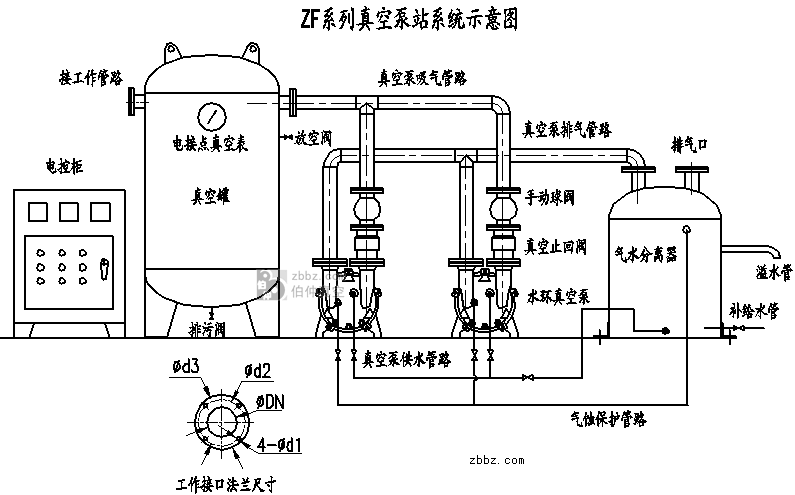

工作原理:
1、两台真空泵
首先设定真空系统的上下限值(比如上限值设定为-0.08MPa,下限值设定为-0.06MPa),启动系统后,其中一台真空泵开始工作,直到真空罐内真空度达到上限值-0.08MPa,此时真空泵自动停止运行,真空罐内真空由真空止回阀自动截止,如因工作需求真空罐内真空度降至低于下限值-0.06MPa时,另一台真空泵自动启动,直到真空罐内真空度抽到上限值-0.08MPa为止,如此循环反复自动运行,使真空罐内真空度始终保持在上、下限值之间。 如因工作需求气量较大,真空罐内真空度低于下限值超过一定时间,而单台真空泵不能将罐内真空度抽至下限以上时,另一台真空泵将自动启动,直至超过上限。两台真空泵也可切换为手动启动、停止。
2、一台真空泵
首先设定真空系统的上下限值(比如上限值设定为-0.08MPa,下限值设定为-0.06MPa),启动系统后,真空泵抽到上限自动停机,系统真空度低于下限自动开机。真空泵也可手动启动、停止。
性能特点:
.该装置自**次启动后,全部运行过程可以实现全自动控制。其工作过程中,真空系统内各处的真空度始终在其允许范围内上下波动,其波动范围可根据用户要求进行调整。若出现真空度低于调定值时,报警器将发出警告。
.该装置在无人操作情况下对系统进行自动控制,在停电时可自动封闭真空系统。
.该装置配备一台气水分离器,从而可以节约水源并减少环境污染。
.该装置的真空罐可根据现场设计为卧式及立式结构,安装更为灵活。
ZF系列真空泵站性能参数
真空罐容积 | 真空泵站型号 | 推荐真空泵 | 功率kW | 真空度波动范围 | 极限真空度 | 工作接口内径 |
0.3 | ZF-0.3A | 2BV2060×2台 | 1.1kW×2 | 0~-0.09 |
-0.098
| 40 |
ZF-0.3B | 2BV2061×2台 | 1.5kW×2 | ||||
0.5 | ZF-0.5A | 2BV2061×2台 | 1.5kW×2 | 50 | ||
ZF-0.5B | 2BV2070×2台 | 3kW×2 | ||||
1 | ZF-1A | 2BV2061×2台 | 1.5kW×2 | 80 | ||
ZF-1B | 2BV2070×2台 | 3kW×2 | ||||
ZF-1C | 2BV5110×2台 | 4kW×2 | ||||
1.5 | ZF-1.5A | 2BV5110×2台 | 4kW×2 | 80 | ||
ZF-1.5B | 2BV5111×2台 | 5.5kW×2 | ||||
ZF-1.5C | 2BV5121×2台 | 7.5kW×2 | ||||
2 | ZF-2A | 2BV5111×2台 | 5.5kW×2 | 100 | ||
ZF-2B | 2BV5121×2台 | 7.5kW×2 | ||||
ZF-2C | 2BV5131×2台 | 11kW×2 | ||||
3 | ZF-3A | 2BV5121×2台 | 5.5kW×2 | 100 | ||
ZF-3B | 2BV5131×2台 | 11kW×2 | ||||
ZF-3C | 2BV5161×2台 | 15kW×2 | ||||
5 | ZF-5A | 2BV5131×2台 | 11kW×2 | 150 | ||
ZF-5B | 2BV5161×2台 | 15kW×2 | ||||
ZF-5C | 2BV5161×3台 | 15kW×3 |
注:
以上型号真空泵为推荐产品,也可根据实际情况选择合适抽速的真空泵型号。
选配真空泵时,推荐优先选用高效节能的2BV系列水环式真空泵,有关技术参数请参照:
下载ZF产品样本(pdf)
概述:
ZF系列真空泵站(又名真空发生装置、真空负压站等)是以一台或二台水环真空泵作为真空获得设备,以真空罐作为真空存储设备的成套系统。对于频繁使用真空源而所需抽气量不太大的场合下,该系统比直接使用真空泵大大节约了能源,并有效提高了真空泵的使用寿命。
该设备可以为国内各类大中型医院提供医用气体中心站的真空源,并广泛应用于化工、医药行业的真空站,轻工行业的装罐系统,汽车行业橡塑工程零件的负压成型,煤炭矿山用的阻燃输送带的浸渍和铸造行业(V法、VRH、V-EPC)的真空源等。
工作原理:
1、两台真空泵
首先设定真空系统的上下限值(比如上限值设定为-0.08MPa,下限值设定为-0.06MPa),启动系统后,其中一台真空泵开始工作,直到真空罐内真空度达到上限值-0.08MPa,此时真空泵自动停止运行,真空罐内真空由真空止回阀自动截止,如因工作需求真空罐内真空度降至低于下限值-0.06MPa时,另一台真空泵自动启动,直到真空罐内真空度抽到上限值-0.08MPa为止,如此循环反复自动运行,使真空罐内真空度始终保持在上、下限值之间。 如因工作需求气量较大,真空罐内真空度低于下限值超过一定时间,而单台真空泵不能将罐内真空度抽至下限以上时,另一台真空泵将自动启动,直至超过上限。两台真空泵也可切换为手动启动、停止。
2、一台真空泵
首先设定真空系统的上下限值(比如上限值设定为-0.08MPa,下限值设定为-0.06MPa),启动系统后,真空泵抽到上限自动停机,系统真空度低于下限自动开机。真空泵也可手动启动、停止。
性能特点:
.该装置自**次启动后,全部运行过程可以实现全自动控制。其工作过程中,真空系统内各处的真空度始终在其允许范围内上下波动,其波动范围可根据用户要求进行调整。若出现真空度低于调定值时,报警器将发出警告。
.该装置在无人操作情况下对系统进行自动控制,在停电时可自动封闭真空系统。
.该装置配备一台气水分离器,从而可以节约水源并减少环境污染。
.该装置的真空罐可根据现场设计为卧式及立式结构,安装更为灵活。
ZF系列真空泵站性能参数
真空罐容积 | 真空泵站型号 | 推荐真空泵 | 功率kW | 真空度波动范围 | 极限真空度 | 工作接口内径 |
0.3 | ZF-0.3A | 2BV2060×2台 | 1.1kW×2 | 0~-0.09 |
-0.098
| 40 |
ZF-0.3B | 2BV2061×2台 | 1.5kW×2 | ||||
0.5 | ZF-0.5A | 2BV2061×2台 | 1.5kW×2 | 50 | ||
ZF-0.5B | 2BV2070×2台 | 3kW×2 | ||||
1 | ZF-1A | 2BV2061×2台 | 1.5kW×2 | 80 | ||
ZF-1B | 2BV2070×2台 | 3kW×2 | ||||
ZF-1C | 2BV5110×2台 | 4kW×2 | ||||
1.5 | ZF-1.5A | 2BV5110×2台 | 4kW×2 | 80 | ||
ZF-1.5B | 2BV5111×2台 | 5.5kW×2 | ||||
ZF-1.5C | 2BV5121×2台 | 7.5kW×2 | ||||
2 | ZF-2A | 2BV5111×2台 | 5.5kW×2 | 100 | ||
ZF-2B | 2BV5121×2台 | 7.5kW×2 | ||||
ZF-2C | 2BV5131×2台 | 11kW×2 | ||||
3 | ZF-3A | 2BV5121×2台 | 5.5kW×2 | 100 | ||
ZF-3B | 2BV5131×2台 | 11kW×2 | ||||
ZF-3C | 2BV5161×2台 | 15kW×2 | ||||
5 | ZF-5A | 2BV5131×2台 | 11kW×2 | 150 | ||
ZF-5B | 2BV5161×2台 | 15kW×2 | ||||
ZF-5C | 2BV5161×3台 | 15kW×3 |
注:
以上型号真空泵为推荐产品,也可根据实际情况选择合适抽速的真空泵型号。
选配真空泵时,推荐优先选用高效节能的2BV系列水环式真空泵,有关技术参数请参照:
2BV系列水环式真空泵 SK系列水环式真空泵
以上型号为我公司标准系列产品,也可根据用户用求订作异型真空罐、选配真空泵、订做接口法兰尺寸等。
真空罐可根据现场用户需求设计为卧式或立式结构,请在订货时注明。
SK系列水环式真空泵
以上型号为我公司标准系列产品,也可根据用户用求订作异型真空罐、选配真空泵、订做接口法兰尺寸等。
真空罐可根据现场用户需求设计为卧式或立式结构,请在订货时注明。
